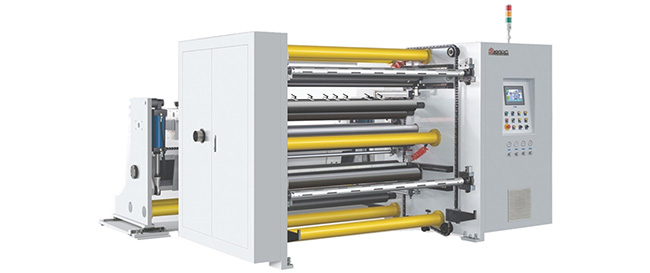

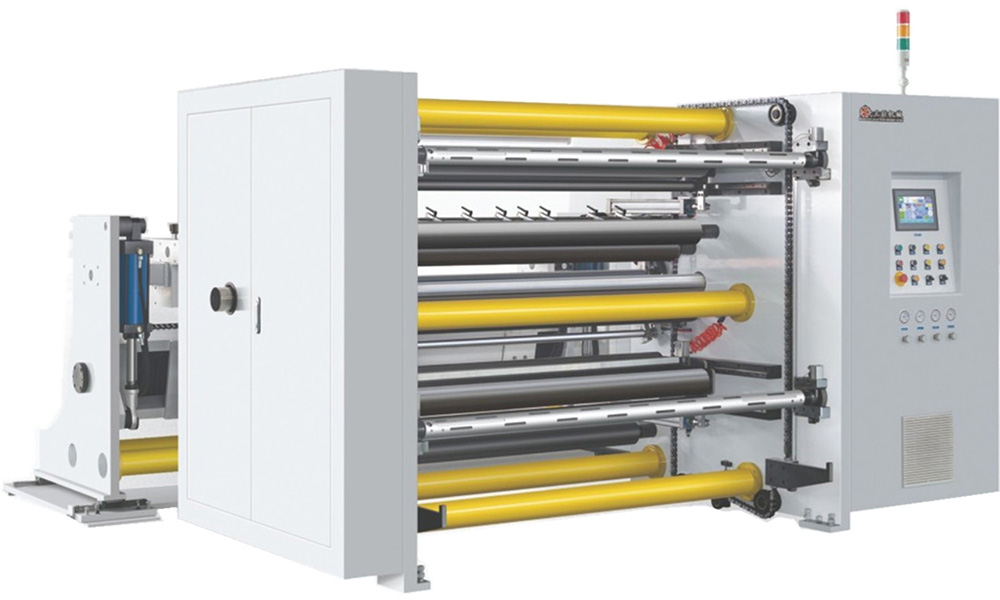

ماكينة تقطيع وإعادة لفSlitter Rewinder
تستخدم ماكينة التقطيع لتقطيع الورق إلى شرائح طولية، فيلم الترقيق، فويل الألومنيوم، فيلم الطباعة، الخ.، وتعد ماكينة مناسبة لشركات الطباعة والتعبئة والتغليف. صممت الماكينة بنظام التحكم PLC وشاشة اللمس HMI، وهذا يشعمل من عمليات التصنيع أكثر سهولة وراحة. تتميز بووحدة الكبح بالتحكم في الشد بتقنية الهواء المضغوط، حيث يتم المحافظة على الشد الثابت أثناء إعادة اللف. يتم التحكم في السحب بواسطة محرك التردد المتغير، حيث يضمن سرعة الخط الثابتة ويمنع التأثير المتبادل بين شد إعادة اللف والفك. يستخدم مغزل التمدد الهوائي كعمود إعادة لف، حيث يشغل بواسطة محرك متغير التردد. وحدة التحكم في شد إعادة اللف يتم تحقيقه نع طريق التحكم في ضغط الاحتكاك لعمود إعادة اللف فقاً لقطر إعادة اللف، سمك التقطيع، الضبط المسبق لقيمة الشد، الخ. تعتمد وحدة التحميل والتفريغ الهيدروليكية للمواد في قسم الفك، توفر لك الوقت وتحسن من كفاءة العمل. تعتمد نظام تصحيح الإنحراف EPC، حيث يحقق الدقة العالية. إضافة إلى ذلك، فإن ماكينة التقطيع صممت مع وظيفة تفريغ المادة الآلية.
| الموديل | ZNF-1100A/B |
ZNF-1300A/B |
ZNF-1600A/B |
| أقصى عرض للفك | 1100 mm | >1300 mm | >1600 mm |
| أقصى قطر للفك | >Ø1400/1600 mm | >Ø1400/1600 mm | >Ø1400/1600 mm |
| أقل عرض للتقطيع الطولي | >50 mm | >50 mm | >50 mm |
| أقصى قطر لإعادة اللف | >Ø800/1000/1200 mm | >Ø800/1000/1200 mm | >Ø800/1000/1200 mm |
| سرعة التقطيع الطولي | 10-350 متر\دقيقة | 10-350 متر\دقيقة | 10-350 متر\دقيقة |
| القدرة الكلية | >22 kW | >22 kW | >22 kW |
| مصدر الطاقة الكهربائية | 380 فولت، 50 هيرتز | 380 فولت، 50 هيرتز | 380 فولت، 50 هيرتز |
| الوزن | >5600 kg | >6000 kg | >6400 kg |
| الأبعاد الكلية (L*W*H) | >4200*2600*1950 mm | >4200*2600*1950 mm | >4200*2600*1950 mm |
