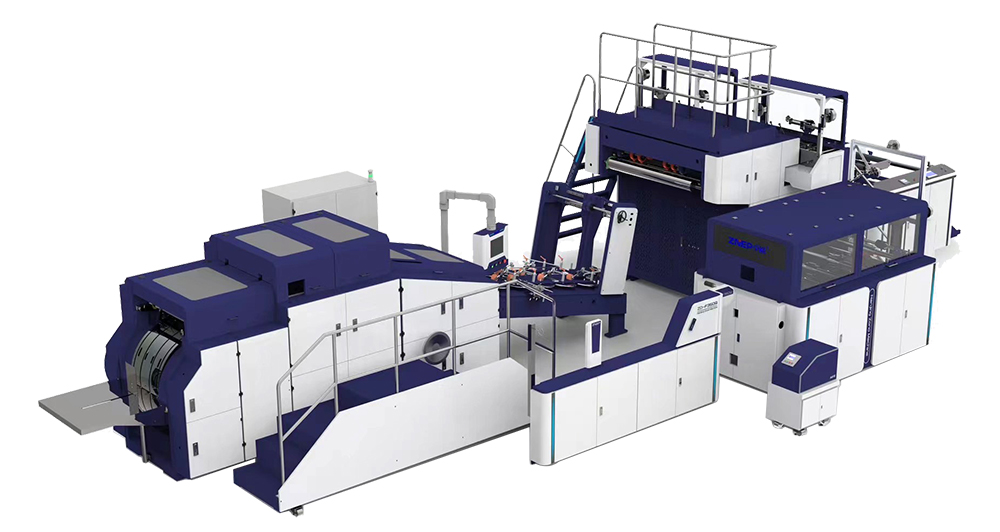

صممت ماكينة تصنيع الأكياس هذه للإنتاج الآلي لأكياس التسوق الورقية بيد مفتولة، وهي تعد الخيار المناسب لعمليات إنتاج الأكياس التي تهدف إلى التقليل من تكاليف التشغيل وبدون التأثير على جودة الأكياس المصنعة.
الموديل | ZD-FN230Q |
ZD-FN380Q |
ZD-FN550Q |
عرض رول الورق | 310-790 mm | 580-1270 mm | 630-1370 mm |
أقصى قطر لرول الورق | Ø1500 mm | Ø1500 mm | Ø1500 mm |
قطر قلب الرول | Ø76 mm | Ø76 mm | Ø76 mm |
وزن الورق بالجرام | 50/65-150g/m² | 60/80-150g/m² | 80/90-150g/m² |
عرض الكيس الورقي | 90/110-230 mm | 200-380 mm | 220-550 mm |
القطع حسب الطول | 150-(430 مم مع ارتفاع المقبض) | 230-(655 مم مع ارتفاع المقبض) | 380-(770 مم مع ارتفاع المقبض) |
عرض الطية الجانبية | 50-150mm | 75-240mm | 80-300mm |
ارتفاع المقبض | 70-100mm | 90-120mm | 90-120mm |
حبل المقبض | Ø2.5-5 mm | Ø3-5.5 mm | Ø4-6 mm |
طول رقعة المقبض | 95mm | 152mm | 190/202 mm |
عرض رقعة المقبض | 42.5-50 mm | 42.5-50 mm | 42.5-50 mm |
مسافة فتحة المقبض | 47.5mm | 76mm | 95/101 mm |
قطر رول رقعة الورق | Ø1200 mm | Ø1200 mm | Ø1200 mm |
عرض رقعة المقبض | 85-100 mm | 85-100 mm | 85-100 mm |
وزن رقعة المقبض الورقية بالجرام | 80-150 g/m² | 80-150 g/m² | 80-150 g/m² |
أقصى سرعة للإنتاج | 100-200 كيس\دقيقة | 100-160 كيس\دقيقة | 80-130 كيس\دقيقة |
القدرة الكلية | 30 kW | 30 kW | 30 kW |
وزن الماكينة | 18500 kg | 21500 kg | 23500 kg |
الأبعاد الكلية (L*W*H) | 12000*5600*2500 mm | 14000*6200*2700 mm | 16000*6200*2900 mm |

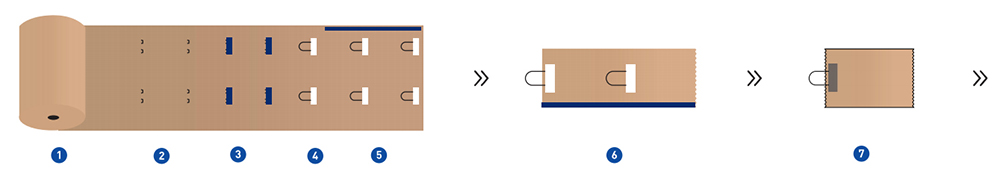

جزء تصنيع مقابض الأكياس مشكل من الخيط ورول الورق في المقابض، حيث تسلم إلى قسم لصق يد الكيس للتخريم. يتم تغذية الطلاء أو الورق المطبوع والالغراء اللاصق إلى الماكينة الرئيسية للصق الجانبي بالغراء، تشكيل الأنبوب الورقي، القطع، طي قاع الكيس، لصق القاع، تشكيل الكيس وتجميع الكيس.
نظام التحكم الكهربائي لشركة ميتسوبيشي "Mitsubishi"، محرك المؤازر والمشغل تضمن الدقة العالية والاستقرارية، سهولة الصيانة والكفاءة العالية.
يتم تغذية رول الورق المثبت على شياق التمديد الهوائي بواسطة ذراع متأرجحة مجهزة بنظام رفع هيدروليكي. بفضل وظيفة التنبيه، فإن وحدة التغذية سوف تقوم بإطلاق أنذار صوتي في حالة عدم وجود ورق للتغذية. تعمل على تحسن نعومة سطح الورق أثناء التغذية بفعل الموجه الشريطي ووحدة الشد المنتظمة. يمكن بكل سهولة تغيير رول الورق بواسطة الضغط على الزر.
يتم لصق الخيوط المفتولة والورق لتكوين المقبض.
ماكينة لصق مقبض الكيس تقوم بعملية اللصق الأوتوماتيكي لليد المفتولة في الموضع المطلوب على الكيس باستخدام الصمغ والظغط عليها بقوة على جسم الكيس قبل القيام بالتشكيل المسبق للطيات.

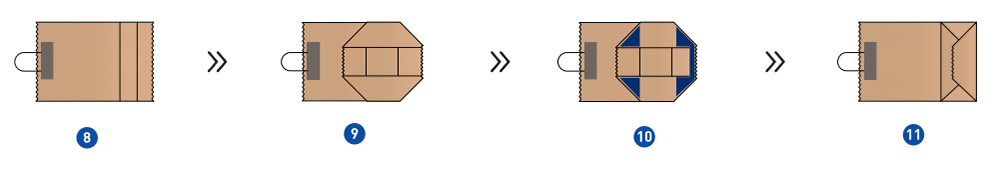

تشكيل الكيس مع الرقع والغراء الجانبي على الأنبوب؛ وتقطيعه إلى قطع منفصلة وفقاً للضبط المسبق. بعد ذلك مباشرة، ترسل هذه الأنابيب المنفصلة إلى الأسطوانة للقيام بفتح الزوايا الأربع، وبعد ذلك يوضع لغراء على قاع الكيس، ويتم لصقه وكنتيجة لذلك، يتم تشكيل الشكل المربع.
كبس الأكياس وأخراج الأكياس النهائية. عدد اكياس الورق المعالجة يمكن عرضها بواسطة نظام التجميع والعد الأوتوماتيكي.
